محافظ ولتاژ و جریان تکفاز ۶۳ آمپر کاربیست

قیمت اصلی: 2,400,000 تومان بود.قیمت فعلی: 1,970,000 تومان.

مشخصات محافظ ولتاژ جریان تکفاز 63 آمپر :

حد جریان : A63-0.5
ولتاژ تغذیه : 220VAC
جریان نامی رله : بار موتوری : 20A بار اهمی : 63A
تاخیر در وصل : 500-1 SEC
تاخیر در قطع : 0.1-30 SEC
قطع برای افزایش ولتاژ : 230-300 V
قطع برای کاهش ولتاژ : 140-210 V
شرکت سازنده : کاربیست

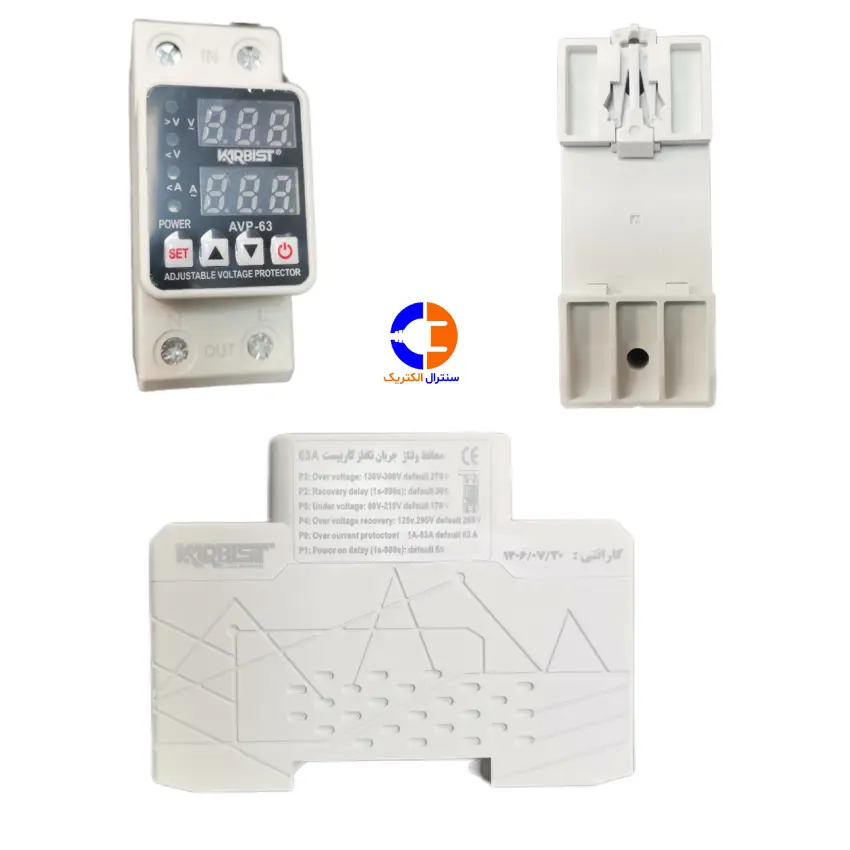

محافظ ولتاژ و جریان قابل تنظیم (Adjustable Voltage & Current Protector) از برند KARBIST مدل AVP-63 است.

این وسیله معمولاً در جعبه‌فیوز ورودی واحد نصب می‌شود و وظیفه‌اش محافظت از کل وسایل برقی خانه در برابر نوسانات شدید برق (بالا رفتن یا پایین آمدن ولتاژ) و همچنین اضافه جریان (بیش از ۶۳ آمپر) است.

راهنمای تنظیمات و کدهای روی دستگاه:
طبق نوشته‌های کنار دستگاه در تصویر، تنظیمات اصلی آن به شرح زیر است:

– P1 (Power on delay): زمان تأخیر در وصل شدن برق (پیش‌فرض: ۵ ثانیه).
– P2 (Over voltage): حداکثر ولتاژ مجاز (بازه ۲۳۰ تا ۳۰۰ ولت – پیش‌فرض: ۲۷۰ ولت).
– P3 (Recovery delay): زمان تأخیر برای بازگشت به حالت عادی بعد از نوسان (پیش‌فرض: ۳۰ ثانیه).
– P4 (Over voltage recovery): ولتاژ بازگشت برای حالت اضافه ولتاژ.
– P5 (Under voltage): حداقل ولتاژ مجاز (بازه ۸۰ تا ۲۱۰ ولت – پیش‌فرض: ۱۷۰ ولت).
– P8 (Over current protection): محافظت در برابر اضافه جریان (تا ۶۳ آمپر).

نکات مهم :
۱. نصب: این دستگاه باید توسط برقکار و روی ریل مینیاتوری داخل جعبه‌فیوز نصب شود.
۲. ورودی و خروجی: به کلمات IN (بالا) برای ورودی برق شهر و OUT (پایین) برای خروجی به سمت فیوزهای خانه دقت شود.
۳. نمایشگر:* نمایشگر بالا معمولاً ولتاژ لحظه‌ای (V) و نمایشگر پایین میزان جریان مصرفی (A) را نشان می‌دهد.

راهنمای پارامترهای تنظیمات (P-1 تا P-19):
– *P-1 (Power-on time): زمان تاخیر در وصل مجدد پس از وصل شدن برق (بین ۱ تا ۹۹۹ ثانیه). مقدار پیش‌فرض: ۵ ثانیه.
– P-2 (Recovery time): زمان بازیابی؛ تاخیری که دستگاه پس از رفع خطا (مثلاً نوسان ولتاژ) صبر می‌کند تا مجدد وصل شود. مقدار پیش‌فرض: ۳۰ ثانیه.
– P-3 (Over voltage): آستانه قطع ولتاژ بالا (بیشینه ولتاژ مجاز). مقدار پیش‌فرض: ۲۷۰ ولت.
– P-4 (Over voltage recovery): ولتاژ بازیابی پس از قطع ولتاژ بالا (باید کمی کمتر از P-3 باشد). مقدار پیش‌فرض: ۲۶۵ ولت.
– P-5 (Under voltage): آستانه قطع ولتاژ پایین (کمینه ولتاژ مجاز). مقدار پیش‌فرض: ۱۷۰ ولت.
– P-6 (Under voltage recovery): ولتاژ بازیابی پس از قطع ولتاژ پایین (باید کمی بیشتر از P-5 باشد). مقدار پیش‌فرض: ۱۷۵ ولت.
– P-7 (Voltage trip time): زمان تحمل نوسان ولتاژ قبل از قطع کردن مدار (بین ۰.۱ تا ۱۰ ثانیه). مقدار پیش‌فرض: ۰.۵ ثانیه.
– P-8 (Voltage adjustment): کالیبره کردن ولتاژ (اگر ولتاژ نمایش داده شده با ولتمتر دقیق تفاوت دارد، اینجا اصلاح کنید).
– P-9 (Over current): آستانه قطع جریان (آمپر مصرفی). از ۱ تا ۶۳ آمپر قابل تنظیم است. مقدار پیش‌فرض در عکس: ۶۳ آمپر.
– P-10 (Current trip time): زمان تحمل اضافه جریان قبل از قطع مدار. مقدار پیش‌فرض: ۱۰ ثانیه.
– P-11 (Current counter): تعداد دفعات مجاز برای خطای جریان قبل از قفل شدن.
– P-12 (Current adjustment): کالیبره کردن آمپر مصرفی.
– P-13 (Frequency adjustment): تنظیمات فرکانس (معمولاً ۵۰ هرتز در ایران).
– P-14 (Fast power down protection): حفاظت در برابر قطع سریع برق (روشن/خاموش).
– P-15 (Display modes): حالت‌های نمایشگر (۱: استاندارد، ۲: دستی، ۳: خودکار).
– P-16 (Automatic reset): بازنشانی (ریست) خودکار پس از خطا (روشن/خاموش).
– P-17 (Action): وضعیت فعال بودن کلی (روشن/خاموش).
– P-18 (Energy conserving): حالت ذخیره انرژی (روشن/خاموش).
– P-19 (Lock): قفل کردن تنظیمات با رمز عبور.

### نکات مهم برای تنظیمات بهینه در ایران:
– ولتاژ بالا (P-3): بهتر است روی ۲۴۵ یا ۲۵۰ ولت تنظیم شود تا به وسایل برقی حساس آسیب نرسد (۲۷۰ ولت کمی بالاست).
– ولتاژ پایین (P-5): تنظیم روی ۱۸۰ یا ۱۸۵ ولت برای یخچال و کولر ایمن‌تر است.
– جریان (P-9):* متناسب با فیوز ورودی یا توان مصرفی وسایلتان تنظیم کنید. اگر برای کل ورودی واحد استفاده می‌کنید، همان ۲۵ یا ۳۲ آمپر (بسته به فیوز کنتور) مناسب است.

*نحوه تغییر تنظیمات:* معمولاً با نگه داشتن دکمه SET وارد منو شده، با فلش‌ها مقادیر را تغییر می‌دهید و دوباره با SET به پارامتر بعدی می‌روید.

15 در انبار

افزودن برای مقایسه

مشاهده مقایسه

مقايسه

افزودن به علاقه مندی

دسته: محافظ ولتاژ و جریان مینیاتوری

کاربیست

توضیحات

محافظ ولتاژ و جریان تکفاز ۶۳ آمپر کاربیست

محافظ ولتاژ و جریان کاربیست ۶۳ آمپر یک محافظ برق تابلویی حرفه ای و هوشمند بوده که از تجهیزات در برابر نوسانات ولتاژ، دو فاز شدن و اضافه جریان محافظت می کند. در حقیقت این محصول با توجه به مقادیر مشخش شده به وسیله کاربر، برق تکفاز را بصورت خودکار بر مبنای حفاظت ولتاژ و جریان قطع و وصل می کند.

محافظ ولتاژ جریان ، محافظی حرفه ای با دو کاربرد حفاظت ولتاژ و حفاظت جریان است که می توان از آن در زیر کنتور به عنوان محافظ مرکزی ساختمان و یا به عنوان محافظ مخصوص پمپ، ماشین آلات صنعتی، موتورهای تکفاز ، تابلو برق های تکفاز، محافظ ماینر، کولرگازی و … استفاده کرد.

نحوه تنظیم:

در ابتدا نمایشگر ولت بصورت ثابت می باشد. دکمه SET را چند ثانیه نگه داشته تا نمایشگر ولت چشمک زن شود . دکمه را رها کرده وبا دکمه های ˇ ˆ مقدار حد بالای ولتاژ را تنظیم کنید. مجددا دکمه SET را فقط یک بار فشار داده تا ال ای دی مربوط به حد پایین ولتاژ روشن شود.سپس توسط دکمه های ˇ ˆ مقدار حد پایین ولتاژ را تنظیم کنید .برای بار سوم یک بار دکمه SET را فشار داده تا ال ای دی مربوط به حد بالای جریان روشن شود.سپس با دکمه های ˇ ˆ مقدار حد بالای جریان را تنظیم کنید . نهایتا با فشار دکمه SET و استفاده از دکمه های ˇ ˆ مقدار زمان تاخیر در وصل را تنظیم کرده و ۱۰ ثانیه منتظر بمانید تا بصورت اتوماتیک تغییرات ذخیره شود .

| P8 | اصلاح ولتاژ (Calibration) | ۰ | ۱۰٪-/+ | اگر ولتاژ نمایشگر با ولتمتر فرق دارد، اینجا تراز کنید. |

| P12 | اصلاح جریان | ۰ | ۱۰٪-/+ | کالیبره کردن آمپر مصرفی. |

| P13 | اصلاح فرکانس | ۰ | ۲.۵٪-/+ | برای تنظیم دقیق فرکانس (۵۰ هرتز). |

| P15 | حالت نمایش | ۱ | ۱, ۲, ۳ | ۱: استاندارد، ۲: دستی، ۳: چرخش خودکار بین پارامترها. |

| P19 | رمز عبور | ۰۰۰ | ۰۰۰ تا ۹۹۹ | اگر روی ۱۱۲ باشد، می‌توانید پارامترها را تغییر دهید. |

چند نکته طلایی برای تنظیم شما:
۱. رمز ورود (P19): طبق راهنما، برای اینکه بتوانید تنظیمات را تغییر دهید، مقدار P19 باید روی ۱۱۲* باشد؛ در غیر این صورت فقط می‌توانید تنظیمات را ببینید و نمی‌توانید ذخیره کنید

۲. *تنظیم ولتاژ (P3): عدد ۲۷۰ برای وسایل خانگی در ایران بالاست. پیشنهاد می‌کنم آن را روی ۲۴۵ یا ۲۵۰ بگذارید.
۳. زمان تأخیر (P2): اگر برای یخچال یا کولر گازی استفاده می‌کنید، حتماً این زمان را روی حداقل ۱۸۰ ثانیه (۳ دقیقه)* تنظیم کنید تا فشار به کمپرسور نیاید. برای وسایل صوتی تصویری همان ۳۰ ثانیه عالی است.

بسته بندی ۶ عددی کارتن ۶۰ عددی
